1. 初识OLED模块

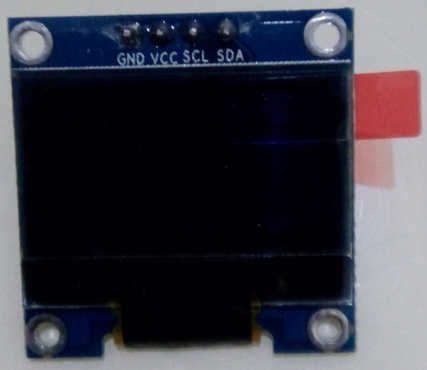

OLED(Organic Light-Emitting Diode)，即有机发光二极管,其实物图如下所示. OLED由于同时具备自发光，不需背光源，对比度高，厚度薄，视角广，反应速度快，可用于挠曲性面板，使用温度范围广，构造及制程简单等优异特性，被认为是下一代的平面显示器新兴应用技术。具有轻，薄，省电等特性，工作电压宽度高，从2.2V到5.5V.




以上关于OLED的介绍简单看看就可以了，只需要知道它是128×64的点阵就行（当然也有其他尺寸的）。


2. 思路分析
前面已经讲了，就是三步曲，
（1） 初始化
（2）确定显示位置
（3）确定显示内容


3. 操作步骤

3.1 初始化
初始化过程说明书讲的很详细了，想都不用想，照做即可

3.2 确定显示位置

与LCD1602的分析思路相同，要知道知道在哪里显示，就需要先知道哪些地方能显示。这里我们使用的oled模块的分辨率是128×64，也就是说一共128×64个led，下面用一个128列，64行的表格来描述更清晰一些，如下表所示。显示模块上的每一个点就对应着这个表格的一个空格，假设你在某一个空格中放1表示这个‘点‘亮，那么放0就表示这个’点‘暗。现在我们把这个表格的每8行叫做一个PAGE，这样一共就有8个PAGE（PAGE0~PAGE7）. 由于我们在写如数据时通常以字节为单位，那么现在把表格中的Col0这一列的Row0-Row7作为一个单位，一共8个空格，刚好对应一个字节。那么这个字节的高低位如何分配呢？***低位放到Row0-Col0对应的空格（bit0），***高位放到Row7-Col0对应的空格（bit7）。这样当你写入一个字节的数据0x08时，对应的坐标（Col0-Row3）这个’点‘就亮了，其他7个点为暗。

那么现在对OLED模块的控制这个问题就转换成了如何向以下这个表格写入数据了。所谓确定显示屏的位置就是确定这个表格的位置，而确定表格的位置就是确定第几行，第几列。注意到我们这里是把表格中的每8行看成一个基本单位，因此确定表格的位置就是确定第几个PAGE，第几列。

			Col 0	Col 1	Col 2	Col 3	Col 4	…	Col 125	Col 126	Col 127
PAGE 0	bit 0	Row 0	0
	bit 1	Row 1	0
	bit 2	Row 2	0
	bit 3	Row 3	1
	bit 4	Row 4	0
	bit 5	Row 5	0
	bit 6	Row 6	0
	bit 7	Row 7	0
PAGE 1	bit 0	Row 8
	bit 1	Row 9
	bit 2	Row 10
	bit 3	Row 11
	bit 4	Row 12
	bit 5	Row 13
	bit 6	Row 14
	bit 7	Row 15
PAGE 2
PAGE 3
PAGE 4
PAGE 5
PAGE 6
PAGE 7

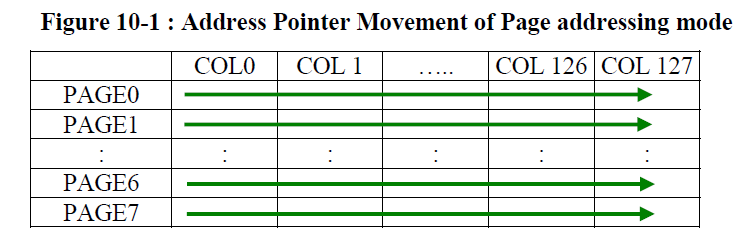

那么如何确定PAGE和'列'呢？这个就涉及到寻址模式了，看看下面的这个图就明白了




这个属于页寻址模式，当然还有其他寻址，为了描述的简洁性这里不列出，详细内容查看说明书应该不难理解。这样对这个表格位置的确定就转换成了如何确定寻址模式，如何确定PAGE，如何确定起止列。与LCD1602类似，去查看OLED的指令表就可以搞定了，指令表中描述的非常清楚了。


3.3 确定显示内容
显示位置确定后，以字节为单位写入数据就可以了，一个字节8位，对应8个led，让它亮就写1，让它灭就写0. 写完一个字节的数据，指针会按照寻址模式的方向自动加1。这样就能构造出各种形状了。当然在实际操作过程中我们需要借助字模工具，让设计过程更加便捷。






4. 显示模块小结：
以上只是简单的描述OLED显示模块操作的思路，忽略了很多具体的细节。但是了解了这个思路，然后去查看说明书就很容易了。
现在来小结一下，对于显示模块，其功能自然是显示作用，既然是显示，我们关心无非就是在哪里显示，显示什么内容。只不过对于不同的显示模块，有些显示的位置多些，有些显示的内容更加丰富一些，比如有些模块可以显示不同的颜色。整体来讲对于显示模块，我们只需要做一件事情就可以了，就是在显示画面的任意一个位置能显示一个点（白点，黑点或者红点等等）。因为任何一个形状都是由点构成的，所以你能在任意一个位置显示一个点，那么理论上讲你就能显示各种形状了。当然，在具体操作中我们会借助一些字模工具来完成。
